21/06/2023.- El Museo del Jurásico de Asturias (MUJA) incorpora a su exposición el fósil de un pez jurásico y su impresión en 3D. Esta mañana el Consejero de Ciencia, Innovación y Universidad del Principado, Borja Sánchez, el Alcalde de Colunga, José Ángel Toyos, el director de desarrollo de negocio y estrategia del Centro Tecnológico Idonial, David González, y el equipo científico del MUJA con los geólogos José Carlos García-Ramos y Laura Piñuela han participado en el acto y explicado el proceso de preparación y estudio del fósil, desde su hallazgo hasta su muestra en el Museo, donde el público podrá verlo en los próximos días en la Sala de Introducción al Jurásico Asturiano.
“Duzín”, que así se llama informalmente el fósil, es un pez con esqueleto óseo, perteneciente al clado de los Ginglymodi, recuperado en 1994 por José Carlos García-Ramos en los acantilados de la parte oriental de la playa de La Griega, en San Juan de Duz, Colunga.
Este tipo de peces es frecuente en el registro fósil de diferentes edades, pero lo particular de este caso es que solamente es visible uno de sus extremos, en el que se observan algunas secciones de dientes y huesos, ya que el ejemplar se encuentra en el interior de un nódulo de caliza gris de la Formación Tereñes (Jurásico Superior), que tiene una edad aproximada de 152 millones de años.
El pez quedó semienterrado en el fondo de un mar interior de aguas salobres, similar a una albufera, y a muy poca profundidad (unos pocos metros). Este mar restringido, sin apenas mareas y protegido del fuerte oleaje del océano abierto, cubría nuestra región en aquella época. El nódulo que contiene el ejemplar está incluido a su vez en una acumulación densa de conchas de pequeños moluscos (bivalvos y gasterópodos) que poblaban en el fondo de dicho mar interior.
Nódulo en cuyo interior se encuentra el fósil del pez jurásico
La parte conservada del ejemplar original, al que le falta la aleta caudal, muestra una disposición ligeramente arqueada y su longitud actual es de unos 38 cm. Destaca en el mismo la ausencia de buena parte de la columna vertebral, así como un surco longitudinal a lo largo de su parte dorsal, la cual apenas se ha conservado. Este hecho, junto con la disposición dispersa y desconectada de las escamas, sugiere que la muerte del pez se produjo con el ejemplar semienterrado en el sedimento en posición de vida. Posteriormente la descomposición bacteriana de los órganos de la parte ventral generaría una acumulación de gases que terminarían reventándolo, expulsando hacia arriba, por el único lugar donde no estaba cubierto por sedimentos, buena parte de la zona dorsal desaparecida y varios huesos del cráneo. Se aprecian sin embargo en buen estado en la posición ventral del ejemplar, las aletas dorsales y pélvicas así como la anal.
Los fósiles de peces son muy frágiles para su preparación en el laboratorio a través de los métodos tradicionales, por lo que el MUJA decidió realizar el estudio del pez jurásico mediante la técnica de Tomografía Axial Computariza (TAC) como alternativa a los métodos tradicionales, dada la fragilidad de los fósiles de peces. Para ello acudió a la Clínica Veterinaria Covadonga, en Villaviciosa, al hospital veterinario AniCura Asturpet, en Gijón/Xixón. y, finalmente, en búsqueda de una mayor resolución, se acudió al Centro Nacional de Investigación sobre la Evolución Humana (CENIEH), en Burgos, para escanear el espécimen en un equipo de microtomografía computarizada (microCT).
Segmentación 3D del pez jurásico obtenida tras el análisis de las imágenes obtenidas mediante microtomografía computarizada
Las imágenes obtenidas en el CENIEH fueron analizadas y tratadas en el propio laboratorio de Microscopía y Microtomografía Computarizada del Centro. Se realizó la segmentación (disociación de las distintas fases que constituyen el fósil), separando el pez de la roca en la que estaba embebido. Asimismo, para facilitar el proceso de segmentación se desarrolló un modelo matemático mediante IA. A partir de dicha segmentación se generaron dos mallas de puntos: una para el pez y otra para el nódulo. Dichas mallas fueron enviadas a IDONIAL, quien, tras un proceso de re-topología de ambas mallas (reducción del número de puntos de la misma) y de suavizado de la malla del nódulo, imprimió en 3D el pez fósil dentro de un bloque de resina sintética que simula el nódulo inicial.

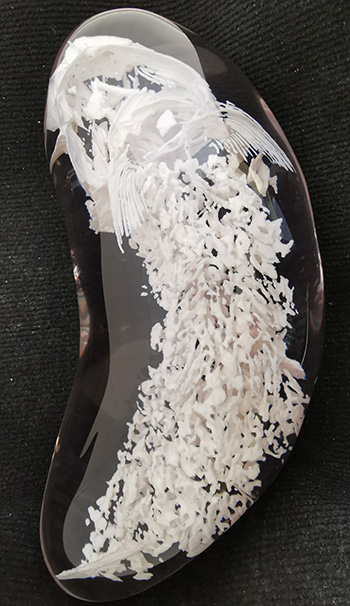

Impresión en 3D del pez jurásico de la playa de La Griega
Tanto el modelo impreso en 3D como el fósil original están expuestos y se pueden visitar en el MUJA. Además, junto a ellos, se proyecta un vídeo que explica todo el proceso que se ha seguido para llegar hasta el modelo en 3D, para que el visitante puede disfrutar de una experiencia completa.
Las imágenes de los TACs y la impresión 3D permitirán llevar a cabo además un estudio más preciso del ejemplar fósil por parte de la especialista en ictiología, Adriana López-Arbarello, del Departamento de Ciencias de la Tierra y Ambientales, Paleontología y Geología, perteneciente a la Universidad Ludwig-Maximilians, en Munich, Alemania.
El MUJA es un equipamiento dependiente de la Consejería de Cultura, Política Llingüística y Turismo, gestionado por la Sociedad Pública de Gestión y Promoción Turística y Cultural del Principado de Asturias.
